Koliki je podni prostor potreban za stroj za rezanje metala?

Kada se radi o postavljanju pogona za obradu metala, jedan od ključnih faktora je prostor potreban za opremu. Među bitnim strojevima u obradi metala je stroj za rezanje metala. Kao renomirani dobavljač strojeva za rezanje metala, razumijem važnost pružanja točnih informacija o potrebama za prostorom za naše klijente. Ovaj post na blogu ima za cilj proniknuti u čimbenike koji određuju prostor potreban za stroj za rezanje metala i ponuditi neke praktične uvide.

Razumijevanje stroja za rezanje metala

Prije nego što razgovaramo o zahtjevima za prostorom, hajde ukratko razumjeti što radi stroj za rezanje metala. Stroj za rezanje metala dizajniran je za rezanje širokih metalnih kolutova u uže trake različitih širina. To je složeni dio opreme koji se obično sastoji od nekoliko komponenti, uključujući odmotavač, dio za rezanje, namotavač i razne uređaje za vođenje i zatezanje. Ove komponente rade zajedno kako bi osigurale precizno i ​​učinkovito rezanje metalnih zavojnica.

Čimbenici koji utječu na zahtjeve za prostorom

Nekoliko čimbenika utječe na prostor potreban za stroj za rezanje metala. Pogledajmo pobliže svaki od ovih čimbenika:

Veličina i konfiguracija stroja

Veličina i konfiguracija stroja za rezanje metala glavne su odrednice zahtjeva za prostorom. Različiti modeli strojeva za rezanje dolaze u različitim duljinama, širinama i visinama, ovisno o njihovom kapacitetu i funkcionalnosti. Na primjer, mali stroj s linijom za rezanje dizajniran za obradu tankih metala može imati kompaktniji otisak u usporedbi sa strojem velikih razmjera koji može rukovati debelim i širokim metalnim kolutima.

Konfiguracija stroja također igra ulogu. Neki strojevi s linijama za rezanje dizajnirani su s ravnim rasporedom, dok drugi mogu imati složeniji, višefazni ili U-oblik. Pravocrtni raspored općenito zahtijeva dulji, uži prostor, dok raspored u obliku slova U može biti prikladniji za objekte ograničene duljine, ali veće dostupne širine.

Rukovanje zavojnicama i skladištenje

Osim samog stroja, prostor na podu također mora biti prilagođen za rukovanje i skladištenje metalnih kolutova. Odjeljku za odmotavanje stroja s linijom za rezanje treba prostora za utovar i istovar zavojnica. Zavojnice mogu biti prilično velike i teške, pa bi trebalo biti dovoljno prostora za sigurno manevriranje viličara ili druge opreme za rukovanje zavojnicama.

Štoviše, morate uzeti u obzir prostor za pohranu i za dolazne zavojnice i za prorezane trake. Odgovarajući skladišni prostor pomaže osigurati kontinuiranu opskrbu materijalima i pravilnu organizaciju gotovih proizvoda. Veličina skladišnog prostora ovisit će o obujmu proizvodnje i učestalosti isporuka zavojnica.

Prostor za rukovatelja i održavanje

Sigurnost i udobnost operatera su od najveće važnosti. Oko stroja treba biti dovoljno prostora za rukovatelje za pristup upravljačkim pločama, obavljanje rutinskih provjera i obavljanje zadataka održavanja. To uključuje prostor za šetališta, radne stolove i prostore za odlaganje alata i rezervnih dijelova. Dobro osmišljen tlocrt omogućit će operaterima slobodno kretanje oko stroja bez ikakvih prepreka, smanjujući rizik od nesreća i poboljšavajući ukupnu produktivnost.

Pomoćna oprema

Mnogi strojevi za rezanje metala opremljeni su pomoćnom opremom kao što su jedinice za rezanje rubova, sustavi za rukovanje otpadom i uređaji za kontrolu kvalitete. Ove dodatne komponente također zahtijevaju prostor na podu. Na primjer, sustav za rukovanje otpadom može trebati prostor za pokretnu traku za transport otpadnog metala dalje od stroja, a stanica za kontrolu kvalitete može trebati namjensko područje za pregled prorezanih traka.

Izračun površine

Da biste izračunali približni podni prostor potreban za stroj s linijom za rezanje metala, možete slijediti ove općenite korake:

1. Izmjerite dimenzije stroja: Uzmite duljinu, širinu i visinu stroja za rezanje iz specifikacija proizvođača. Obavezno uključite sve izbočene dijelove poput upravljačkih ploča ili sigurnosnih štitnika.
2. Dodajte prostor za rukovanje zavojnicama i skladištenje: Procijenite prostor potreban za utovar i istovar zavojnica, kao i skladišni prostor za zavojnice i prorezane trake. To se može temeljiti na veličini i broju zavojnica koje planirate obraditi.
3. Račun za operatera i prostor za održavanje: Dodijelite dovoljno prostora oko stroja za rukovatelje za siguran rad i obavljanje zadataka održavanja. Općenito pravilo je ostaviti najmanje 1 - 2 metra slobodnog prostora oko stroja.
4. Uključite prostor za pomoćnu opremu: Izmjerite dimenzije bilo koje pomoćne opreme i dodajte potrebnu površinu poda ukupnom broju.

Primjeri zahtjeva za prostorom

Razmotrimo neke primjere za ilustraciju zahtjeva za prostorom za različite vrste strojeva za rezanje metala:

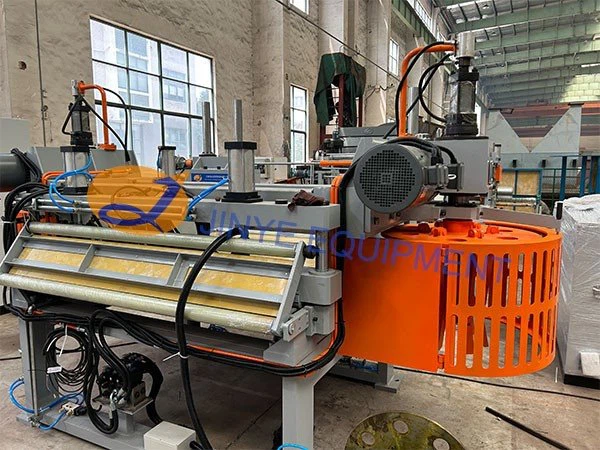

Mala linija za rezanje aluminijskih zavojnica

Malo - mjeriloLinija za rezanje aluminijskih zavojnicadizajniran za obradu tankih aluminijskih kolutova širine do 1000 mm i debljine od 0,1 - 1,0 mm, može imati duljinu stroja od oko 10 - 15 metara, širinu od 2 - 3 metra i visinu od 2 - 3 metra.

Uključujući prostor za rukovanje zavojnicama i prostor za skladištenje, kao i prostor za rukovatelja i održavanje, može biti potreban ukupni podni prostor od približno 30 - 50 kvadratnih metara. To bi omogućilo siguran rad i učinkovit protok materijala.

Stroj za rezanje aluminijskih zavojnica srednje veličine

Srednje mjeriloStroj za rezanje aluminijske zavojnicesposobni za rukovanje aluminijskim kolutima širine do 1500 mm i debljine od 0,2 - 2,0 mm mogu imati duljinu stroja od 15 - 25 metara, širinu od 3 - 4 metra i visinu od 3 - 4 metra.

Uzimajući u obzir sve potrebne čimbenike kao što su rukovanje zavojnicama, skladištenje i prostor za rukovatelja, zahtjevi za podnim prostorom mogu se kretati od 80 - 120 četvornih metara.

Brza linija za rezanje

Linija za rezanje velike brzine dizajnirana za obradu raznih metala pri visokim stopama proizvodnje, kao što jeLinija za rezanje velike brzine, može biti veći i složeniji. Ovi strojevi mogu rukovati širokim i debelim metalnim kolutima. Linija za rezanje velike brzine može imati duljinu stroja od 20 - 30 metara ili više, širinu od 4 - 6 metara i visinu od 4 - 5 metara.

Uzimajući u obzir prostor za rukovanje zavojnicama, skladištenje, rukovatelja i pomoćnu opremu, ukupna potrebna površina može biti 150 - 300 četvornih metara ili čak i više, ovisno o specifičnoj konfiguraciji i proizvodnim zahtjevima.

Važnost pravilnog planiranja prostora

Pravilno planiranje prostora ključno je za učinkovit i siguran rad stroja za rezanje metala. Nedovoljan prostor može dovesti do zagušenja, što može rezultirati nesrećama, smanjenom produktivnošću i povećanim trošenjem stroja. S druge strane, pretjerana procjena površine može dovesti do uzaludnih resursa i većih troškova objekta.

Preciznim izračunom zahtjeva za prostorom, možete optimizirati raspored vašeg pogona za obradu metala. To uključuje pozicioniranje stroja s linijom za rezanje na način koji smanjuje udaljenosti za rukovanje materijalom, poboljšava tijek rada i povećava udobnost operatera.

Kontaktirajte nas za više informacija

Ako razmišljate o kupnji stroja za rezanje metala i trebate detaljnije informacije o zahtjevima za prostorom za određeni model ili ako imate bilo kakva druga pitanja u vezi s našim proizvodima, tu smo da vam pomognemo. Naš tim stručnjaka može vam pružiti prilagođena rješenja na temelju vaših proizvodnih potreba, rasporeda pogona i proračuna.

Shvaćamo da je svaka operacija obrade metala jedinstvena i posvećeni smo pomoći vam da donesete najbolju odluku za vaše poslovanje. Bilo da postavljate novi pogon ili nadograđujete postojeći, naši strojevi za rezanje metala dizajnirani su kako bi ponudili visokokvalitetne performanse i pouzdanost.

Reference

• Priručnik za opremu za obradu metala, Industry Press, 20XX
• Najbolje prakse u postavljanju linije za rezanje metala, časopis Metalworking, 20XX
